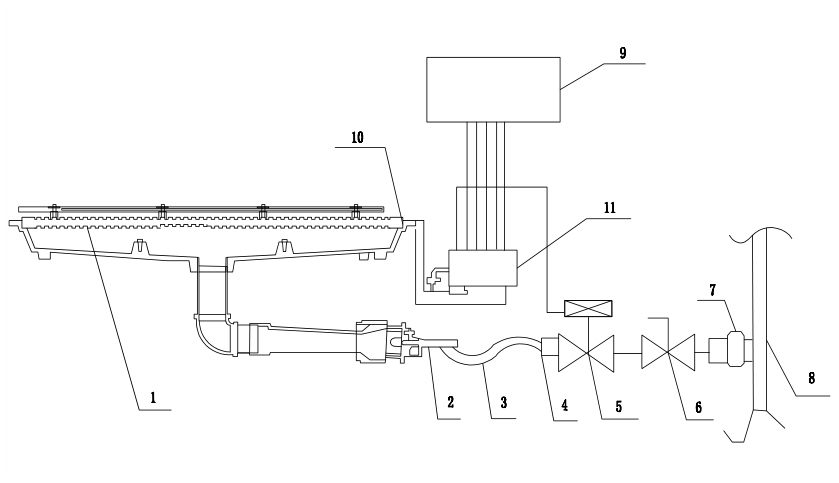

1.燃烧器与输气管路的连接
图 例 |
1 | 红外线燃烧器 | 7 | 焊接头 |
2 | 铜配件、喷嘴 | 8 | 主燃气管路 |
3 | 不锈钢波纹管 | 9 | 控制箱 |
4 | 铜配件 | 10 | 点火针 |
5 | 口径2分电磁阀 | 11 | 点火控制器 |
6 | 口径2分球阀 |
|
|
2.燃气管路连接

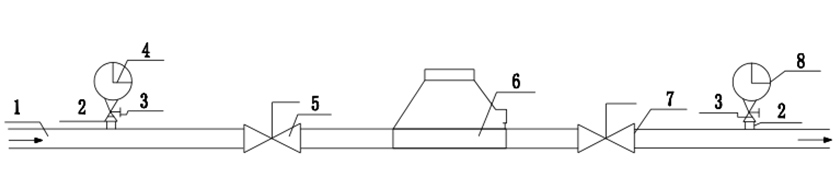

1)单段调压管路连接方法：
最常见的调压方式。连接方法见下图：
图 例 |
1 | 集气管 | 5 | 主管路控制球阀 |
2 | 直径2分的焊接头 | 6 | 单段调压器(高压到低压) |
3 | 直径2分的高压针形阀 | 7 | 主管路控制球阀 |
4 | 高压表 | 8 | 微压表 |

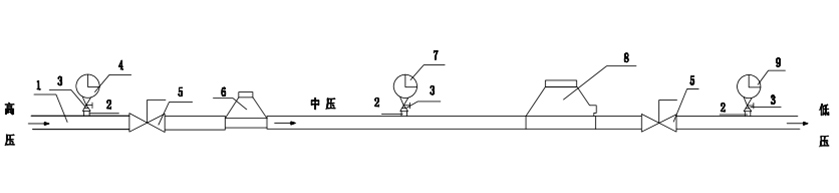

2)两段调压管路连接方法：
当集气站和烘炉距离长于10米时，如果以低压输气，会导致燃烧器供气不足。此时应采用两段调压方法，使用中压将燃气从集气站输送到烘炉前，在将燃气从中压调整为低压输送到燃烧器中。连接图如下：
图 例 |
1 | 集气管 | 6 | 一级调压器(高压到中压) |
2 | 直径2分的焊接头 | 7 | 中压表 |
3 | 直径2分的高压针形阀 | 8 | 二级调压器(中压到低压) |
4 | 高压表 | 9 | 微压表 |
5 | 主管路控制球阀 |
|
|
3.集气站管路连接

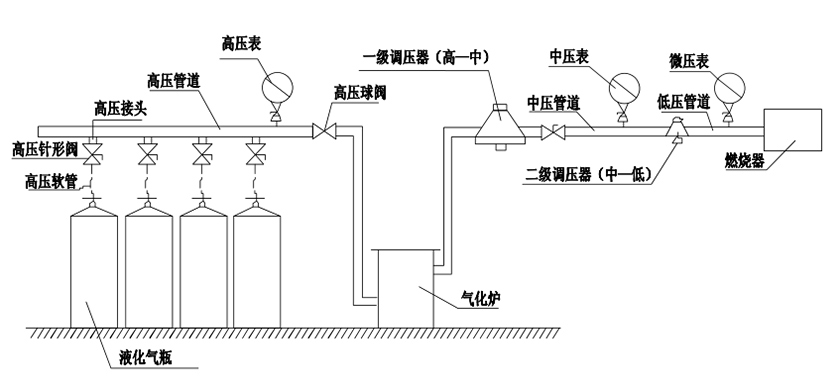

1)小型集气站管路连接示意图
图中所示为一个带气化炉的小型集气站的管路连接方法。

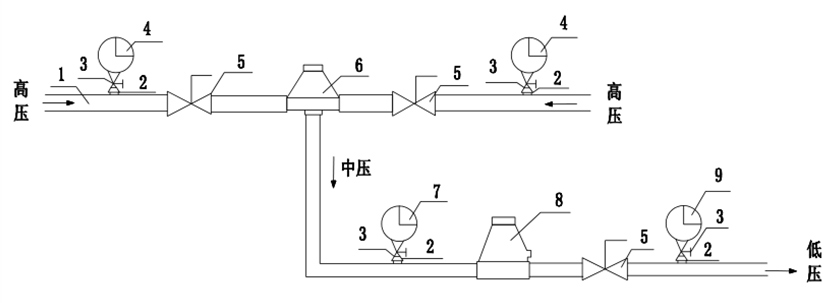

2)自动切替式燃气管道连接示意图
当燃烧器需要不间断使用时，需要两组瓶组站轮番供气。这时需使用带有从高压到中压调压功能的自动切替器。当一组气瓶用完时，自动切替到另一组气瓶。具体连接方法如图所示：
图 例 |
1 | 集气管 | 6 | 自动切替器(高压到中压) |
2 | 直径2分的焊接头 | 7 | 中压表 |
3 | 直径2分的高压针形阀 | 8 | 二级调压器(中压到低压) |
4 | 高压表 | 9 | 微压表 |
5 | 主管路控制球阀 |
|
|
